一、產品概述：
UQZ型浮球液位計主要由磁浮球、傳感器、變送器三部分組成,浮球液位計的工作原理采用304、PVC、PTFE等塑料高分子材料作連接導線盒和安裝固定件；對于腐蝕性很強的介質，采用聚四氟乙烯燒結在接觸介質金屬保護管、浮球的表面，以確保液位儀表不被腐蝕。根據用戶要求預設磁敏元件，浮球隨液面上下運動改變磁敏元件的預設狀態發出通斷信號，實現對液面的監控。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出，并通過數顯控制儀或DSB光柱數顯儀對液位進行遠距離測量，并可在顯示儀上設定上、下限報警，實現對液位的位式遠程數字控制，亦可以由其它調節器構成液位恒值調節總電腦控制系統，實現對液位的PID連續遠程調節。 同時，對于地下儲罐或槽在變送器頭部配有1.5級表頭，增加了被測液位的就地指示。
二、基本參數
1、測量范圍L：≤6000mm
2、介質溫度：≤120。C
3、介質比重：≥0.8（浮球φ75）；<0.8(浮球φ95)
4、法蘭標準：DN80、DN100 HG20593-97（FM）
5、壓力等級：0.6—2.5MPa
6、輸出信號：4—20mA.DC
7、供給電源:24V.DC±5%
8、測量精度:L=500-1000mm,≤±1.5%FS,>1000mm,≤±1.0%FS
9、負載電阻:0-750Ω
10、防爆標志:ib II CT5

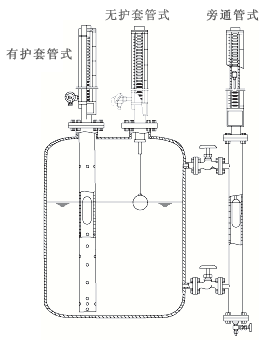

三、示意圖備注：
|
