外浮頂油罐及外浮頂儲罐設計安裝概要
一、外浮頂油罐概念：
外浮頂儲罐通稱外浮頂油罐，就是儲罐沒有設計拱頂、為外敞口型罐，內設上下垂直浮動的外浮頂，通常用于大型20000立方米以上存儲如原油、汽油、煤油等有揮發性的石油產品的敞口的鋼制儲罐內，外浮頂隨著儲液水平上升或下降，外浮頂油罐有一個浮盤覆蓋在油品的表面，并隨油品液位升降，由于浮盤和油面之間幾乎沒有氣體空間，因此可以大大降低所儲存油品的蒸發損耗。
二、外浮頂油罐特點：
浮頂是浮頂式儲罐關鍵的核心部件，分為“外浮頂”和“內浮頂”兩種類型，內浮頂則是在浮頂之上還有一個固定的頂蓋，可以使浮頂本身避免遭受風吹雨淋，確保浮頂下所儲油料的品質。浮頂由于是“漂浮”在所處液體液面上的頂蓋，因此密封性能至關重要，浮盤主要采用彈性填料，同時在周邊用壓條與罐壁壓緊，并用螺栓與浮盤固定。浮盤跟隨液面升降，降低到一定位置1.8m左右之后，則有支柱撐住浮盤使其保持位置。所以相比較，外浮頂油罐有如下優點：
1、相對于無浮頂的固定頂儲罐來說沒有蒸發的空間，原則上，這就消除了所謂的“大呼吸損失”。蒸發不僅造成了產品數量上的損失，也影響了產品的質量，同時又污染了環境�？臻g易燃介質與空氣混合比達到一定的極限容易產生爆炸。所以敞口的圓柱形鋼制儲罐加外浮頂是必要的措施。
2、儲罐殼體與外浮頂浮盤之間存在100毫米到500毫米的間隙間隙以保證運行過程中不會(huì )卡盤。使用邊緣密封系統以減少邊緣蒸發。
3、外浮頂的結構形式類似與內浮頂，有鋼制淺盤式、浮艙式，單層或雙層甲板形式，甚至有使用鋁合金三明治結構的外浮頂。浮頂的支持腿通常是活動可伸縮的懸在液體內。
4、外浮頂目前我國最適合大型原油儲罐從2萬、3萬、5萬立方米到10萬立方米等。
三、內浮頂罐與外浮頂儲罐的區別：
二者儲存液體的收發過程是相同的，具體外浮頂儲罐與固定頂內浮頂儲罐的差異特點如下：
1、二者都可以大量減少蒸發損耗；
2、浮動罐液面上有浮動頂覆蓋，儲罐的儲液與空氣隔離、減少空氣污染和著火爆炸危險，易于保證儲液質量，特別適用于儲存高級汽油和噴氣燃料以及有毒易污染的液體化學品；
3、固定頂儲罐包括內浮頂罐，能有效地防止風沙、雨雪或灰塵污染儲液，在各種天氣條件下保證儲液的質量，有“全天候儲罐之稱”
4、在密封效果相同情況下，內浮頂儲罐與外浮頂儲罐相比，能進一步降低蒸發損耗，這是固定頂的遮擋及固定頂與內浮盤之間的氣相層比外浮頂罐的雙盤式浮頂具有更顯著的隔熱效果。
5、內浮頂儲罐的內浮盤與外浮頂儲罐上部敞開的浮盤不同，不可能有雨、雪載荷。內浮盤上載荷少，結構簡單、輕便，可以省掉浮盤上的中央排水管、轉動浮梯等附件。易于施工和維護、密封部分的材料可以避免日光照射而老化。
6、外浮頂罐與內浮頂儲罐比較具有許多優點，應用范圍越來越廣，是一種有發展前途的儲罐，設計完善的內浮頂罐是迄今為止為控制固定頂罐蒸發損耗研究出來的最好和投資最少的方法。內浮頂罐可以用來存儲汽油、噴氣燃料等易揮發性油品以及醛類、醇類（甲醇、乙醇）、酮類（丙酮）苯類（苯、甲苯、二甲苯、苯乙烯）等液體化工品。

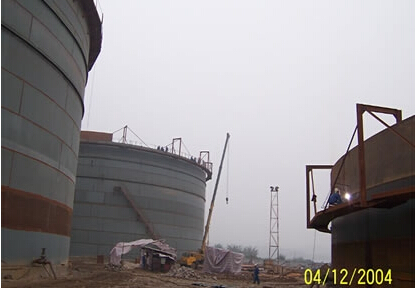

四、下圖為中海油30000立方米原油儲罐現場施工照片：
