一、產品用途：
管道視鏡，是觀察管道液體介質的反應和流動情況，保證生產的正常進行。視鏡生產是按照 HGJ501~502-86 壓力容器視鏡標準制造，可根據用戶的需求安排生產；產品材質：殼體：碳鋼、不銹鋼鏡片材質：鋼化硼硅玻璃、有機玻璃、石英玻璃 密封材質： 0.6-2.5MPa 工作溫度： -20-200 ℃。
二、產品參數：
⑴直通視鏡：
|
型號 |
DN |
L |
H |
玻璃(直徑X厚度) |
|
ZZHB-25 |
25 |
220 |
190 |
65×10 |
|
ZZHN-32 |
32 |
260 |
235 |
95×15 |
|
ZZHB-40 |
40 |
260 |
235 |
95×15 |
|
ZZHB-50 |
50 |
320 |
280 |
140×20 |
|
ZZHB-65 |
65 |
320 |
280 |
140×20 |
|
ZZHB-80 |
80 |
360 |
310 |
165×20 |
|
ZZHB-100 |
100 |
360 |
310 |
165×20 |
|
ZZHB-150 |
150 |
420 |
360 |
165×20 |
⑵玻璃管視鏡：
|
型號 |
DN |
L |
H |
備注 |
|
ZZHB-BL-1 |
25 |
165 |
360 |
|
|
ZZHB-BL-2 |
32 |
175 |
360 |
|
|
ZZHB-BL-3 |
40 |
180 |
360 |
|
|
ZZHB-BL-4 |
50 |
190 |
360 |
|
|
ZZHB-BL-5 |
65 |
200 |
360 |
|
|
ZZHB-BL-6 |
80 |
220 |
360 |
|
|
ZZHB-BL-7 |
100 |
235 |
360 |
|

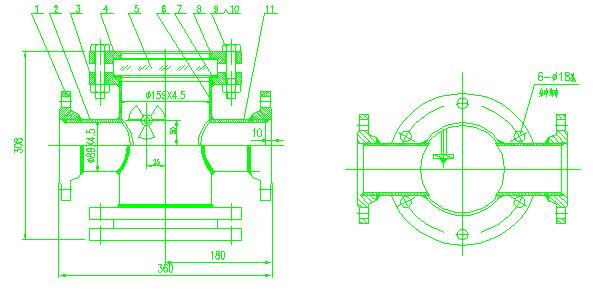

三、產品圖例（一）：

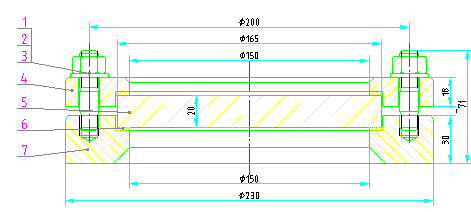

四、產品圖例（二）：
|
|
|
|
|
